Установка ПТФ в штатную проводку


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 15

#1 scream4eg

scream4eg

    Новичок

  • Пользователи
  • 10 сообщений
  • Пол:Мужской
  • Город:Симферополь

Отправлено 02 December 2014 - 21:31 PM

Всем привет.

Подскажите, у меня jetta 2 1986 г.в. узкий бампер. Соответственно ПТФ не предусмотрены, но знаю что в проводке есть возможность подключиться и не колхозить как на ВАЗах все под капотом.

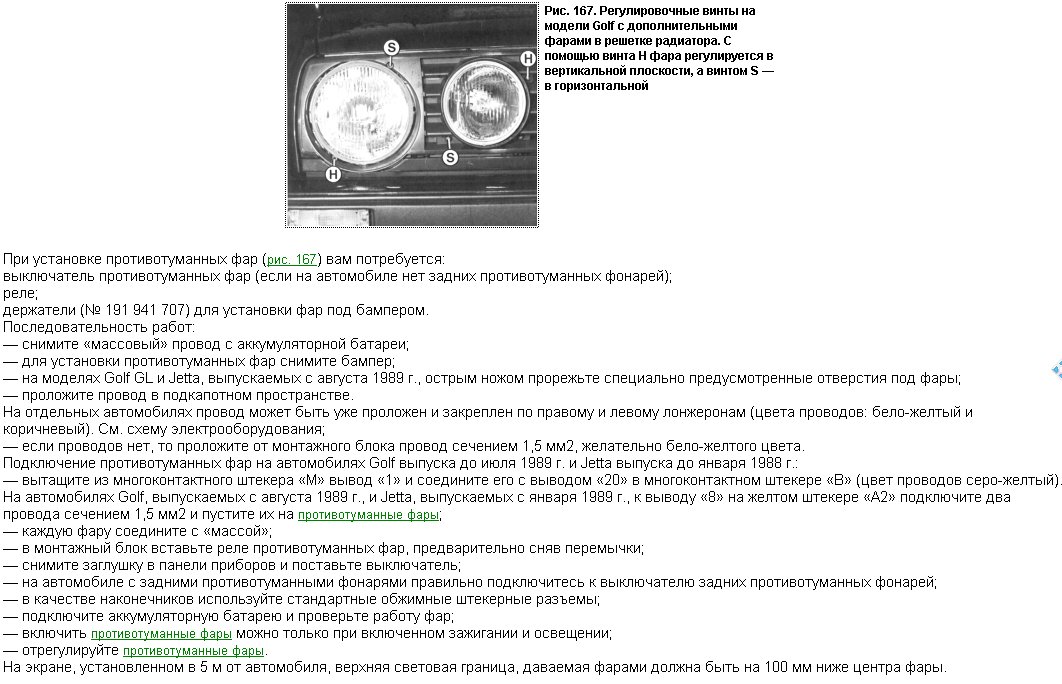

Пользуясь поиском вычитал, что под расщирительным бачком нужно найти разъемы, которые предусмотрены ВАГом для ПТФ. По схеме вычитал что есть место в блоке реле под реле ПТФ именно передних. Вот собственно схема.










На панели приборов есть кнопка 2-ух позиционная, к которой подключены задние противотуманки. (Включаются только при включенном ближнем/дальнем свете фар во втором положении. Первое положение "свободно")

Собственно вопрос:

1. Смогу ли я по схема от golf 1987 г..в. подключить передние ПТФ в своей джетте 1986 г.в. без "колхоза", а в штатные места в проводке

2. Если да, то как подключить передние ПТФ при включении только габаритов а не ближнего/далнего света фар?( в первое положение кнопки).



В электрике не силен, если у кого есть фотоотчет подобной работы или ссылка на подобный прошу поделиться


Сообщение отредактировал scream4eg: 02 December 2014 - 21:38 PM

  • 0

#2 Paparazi

Paparazi

    Приверженец G2C

  • Пользователи
  • 2639 сообщений
  • Пол:Мужской
  • Город:64 RUS
  • Интересы:Авто,Сат-ТВ,все что с болтами и проводами.
Гараж Посмотреть гараж

Отправлено 02 December 2014 - 23:05 PM


  • 0

#3 scream4eg

scream4eg

    Новичок

  • Пользователи
  • 10 сообщений
  • Пол:Мужской
  • Город:Симферополь

Отправлено 10 December 2014 - 16:56 PM

 спасибо за описание.  подключил так, как описано в статье. Вроде работает, но есть нюансы:

1. ПТФ включаются при включенных габаритах (хотя в статье должно включаются вместе с ближним/дальним)

2. кпопка включения ПТФ греется и реле под номером 29 тоже греется.  Что скажете, может нужно доп реле на бело-желтый провод установить?


Сообщение отредактировал scream4eg: 10 December 2014 - 16:57 PM

  • 0

#4 kandalf

kandalf

    Гуру G2C

  • Супермодераторы
  • Pip
  • 10512 сообщений
  • Пол:Мужской
  • Город:Санкт-Петербург

Отправлено 10 December 2014 - 18:04 PM

1. Так и должно быть. При ближнем должна зптф. Либо если и пптф горят.
2. Ну так 110 ватт через кнопку и реле идет. Разгрузить нелишне, если хочется.
  • 0

#5 scream4eg

scream4eg

    Новичок

  • Пользователи
  • 10 сообщений
  • Пол:Мужской
  • Город:Симферополь

Отправлено 10 December 2014 - 19:22 PM

1. До установки передних ПТФ были только задние, которые работали при включенном зажигании и ближнем свете фар(2 положение кнопки). После установки передних ПТФ и при подключении по выше указанной инструкции получается так: разрешение на кнопку включения передних ПТФ (1 положение кнопки) и задних ПТФ (2 положение кнопки) приходит после включения зажигания и включения габаритов( 1 положение).

Так же замечено, что реле №29 греется при включенных габаритах и выключенных ПТФ, при этом кнопка, вроде бы, не греется. Это нормально?



2. Получается реле №29 (реле включения ПТФ) установлено до кнопки, поэтому кнопка греется. Если поставит его после кнопки, то я разгружу ее???


  • 0

#6 Paparazi

Paparazi

    Приверженец G2C

  • Пользователи
  • 2639 сообщений
  • Пол:Мужской
  • Город:64 RUS
  • Интересы:Авто,Сат-ТВ,все что с болтами и проводами.
Гараж Посмотреть гараж

Отправлено 10 December 2014 - 19:27 PM

2.Да


  • 0

#7 scream4eg

scream4eg

    Новичок

  • Пользователи
  • 10 сообщений
  • Пол:Мужской
  • Город:Симферополь

Отправлено 10 December 2014 - 19:35 PM

2.Да

 а оставить его как "разрешительное" и после кнопки дополнительно поставить, так называемое "разгрузочное". Ничего не будет что на туманках будет 2-а реле?


  • 0

#8 Paparazi

Paparazi

    Приверженец G2C

  • Пользователи
  • 2639 сообщений
  • Пол:Мужской
  • Город:64 RUS
  • Интересы:Авто,Сат-ТВ,все что с болтами и проводами.
Гараж Посмотреть гараж

Отправлено 10 December 2014 - 19:39 PM

А что должно быть?Ставь предохранители и собирай конструктор.

http://www.auto49.ru...w=item&id=30965





Прикрепленные файлы

  • Прикрепленный файл  pr.jpg   34.61К   8 Количество загрузок:

  • 0

#9 scream4eg

scream4eg

    Новичок

  • Пользователи
  • 10 сообщений
  • Пол:Мужской
  • Город:Симферополь

Отправлено 10 December 2014 - 19:53 PM

Спасибо. По 2-му пункту все понятно.

По 1-му пункту вопрос открыт. Может кто-то что-то подсказать?


  • 0

#10 Paparazi

Paparazi

    Приверженец G2C

  • Пользователи
  • 2639 сообщений
  • Пол:Мужской
  • Город:64 RUS
  • Интересы:Авто,Сат-ТВ,все что с болтами и проводами.
Гараж Посмотреть гараж

Отправлено 10 December 2014 - 20:00 PM

А что по первому?Схемы же есть на компе.

Отслеживаем линию m и убеждаемся что она включает на габариты ,освещение номера.

Прикрепленные файлы

  • Прикрепленный файл  m line.jpg   95.53К   7 Количество загрузок:

  • 0

#11 scream4eg

scream4eg

    Новичок

  • Пользователи
  • 10 сообщений
  • Пол:Мужской
  • Город:Симферополь

Отправлено 10 December 2014 - 20:11 PM

А что по первому?Схемы же есть на компе.

Отслеживаем линию m и убеждаемся что она включает на габариты ,освещение номера.

А что на счет того, что при включенных габаритах(+зажигание), но выключенных ПТФ реле 29 греется? Правильно или где-то замыкает


  • 0

#12 kandalf

kandalf

    Гуру G2C

  • Супермодераторы
  • Pip
  • 10512 сообщений
  • Пол:Мужской
  • Город:Санкт-Петербург

Отправлено 10 December 2014 - 20:33 PM

Да норм все. Греется, потому что его включают габариты. А кнопка через него пускает пптф.
  • 0

#13 scream4eg

scream4eg

    Новичок

  • Пользователи
  • 10 сообщений
  • Пол:Мужской
  • Город:Симферополь

Отправлено 11 December 2014 - 23:01 PM

Всем спасибо за советы. Все подключил, кнопка теперь не греется, туманки теперь меня радуют;) Тему можно закрывать


  • 0

#14 gretaswert

gretaswert

    Живу в G2C

  • Пользователи
  • 1760 сообщений
  • Пол:Мужской
  • Город:Краснодарский край

Отправлено 13 June 2018 - 15:57 PM

А я продолжу. Я так и не понял, куда все-таки этот серо-желтый провод с фишечкой на конце подсоединять? И надо ли обязательно  реле в место №7 втыкать? У меня нету 12в на штекере под бачком, поэтому пытаюсь понять, что к чему.


  • 0

#15 вовчик65

вовчик65

    Новичок

  • Пользователи
  • 7 сообщений
  • Пол:Мужской
  • Город:Лида

Отправлено 09 September 2018 - 22:11 PM

А я продолжу. Я так и не понял, куда все-таки этот серо-желтый провод с фишечкой на конце подсоединять? И надо ли обязательно  реле в место №7 втыкать? У меня нету 12в на штекере под бачком, поэтому пытаюсь понять, что к чему.

у меня тоже нет реле в номере 7.там должно быть 15реле.а что за оно.?


  • 0

#16 taraskin

taraskin

    Участник

  • Пользователи
  • 123 сообщений

Отправлено 11 September 2018 - 05:27 AM

"находим в красном разъеме, того же цвета провод с клеммником на конце(серый с желтой полосой)", реле обьічньіо, 4х контактное, контактьі катушки 85 и 86 должньі бьіть друг на против друга..
  • 0
