Несколько дней назад начал перебирать проводку в своем гольфе, стал тщательно разбираться в электрических схемах. В результате, психанул, из-за ограниченности, разрозненности и не удобной подачи информации, и решил перечертить все схемы.

Пользуясь данными электрическими схемами: g2elektro.pdf, материалом взятым отсюда и сохраненным мной в pdf: Распиновка реле.pdf и мультиметром, начертил три схемы подкапотных кос. Первая схема для Гольфов (Джетт) выпущенных после 1989 года с карбюратором 2ее. Остальные для Гольфов(Джетт) с двигателем объемом 1,6 и 1,8 литров с карбюраторными системами выпущенных после 1989г.

Для большей наглядности сфотографировал все косы.

1 подкапотная коса:





2 подкапотная коса:





3 подкапотная коса:





Проводка торпеды:

Подрулевые косы:
Задняя проводка:

Конечно осталось несколько вопросов, что, куда и как подключается, когда разберусь, дополню схемы.

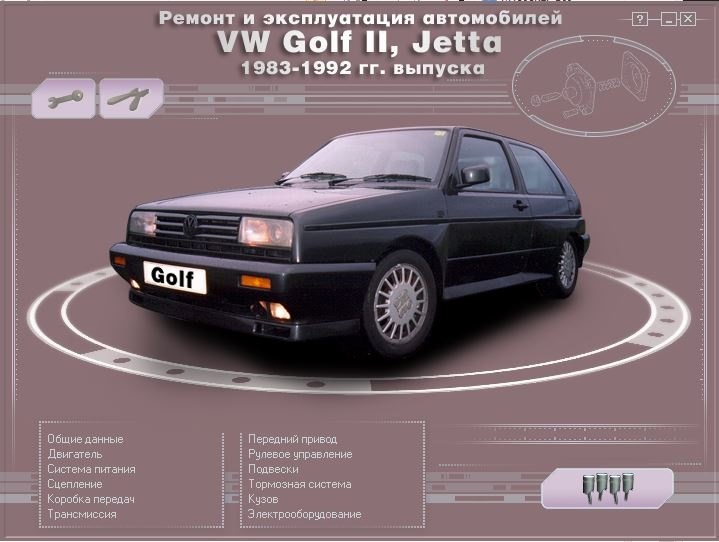

Пожалуй, лучший образовательный материал по ремонту наших машин — это "Мультимедийное руководство по ремонту и эксплуатации VW Golf II, Jetta 1983-1992 гг. выпуска" от компании "Третий рим".

Единственный его минус — формат. Ехе-файл.
Не особо удобно тащить в гараж ноутбук, когда планируешь заняться серьезным ремонтом. Куда удобнее брать планшет.

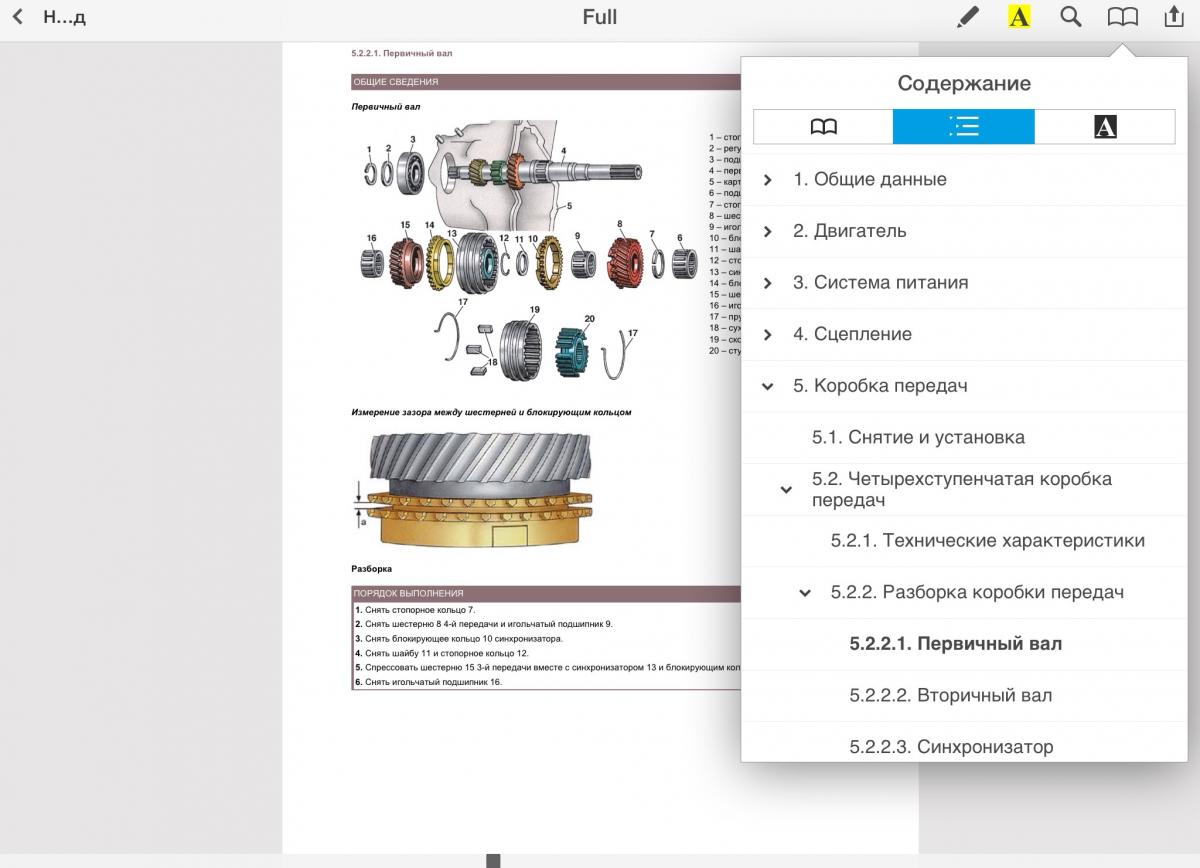

Поэтому, для себя и остальных гольфоводов (джеттоводов), я перевел данное руководство в pdf формат. Оригинальное содержание, большинство картинок максимального качества. Хотел сделать рабочие гиперссылки, но терпения не хватило.

Скачать можно по ссылке: G_J MK2 Manual.pdf (60 Mb)
Мультимедийное руководство (*.exe): VW_golf_2 (103 Mb)

*.exe : https://www.dropbox....cA0et6RhLa?dl=0
Чтобы скачать всю папку архивом, нажимаем три точки рядом с "Поделиться" - "Скачать как ZIP-файл".

YandexDisk: G_J MK2 Manual (60 Mb)
