клапан-фреза для проточки 16v циковок


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 50

#1 GZGolf

GZGolf

    Бывалый

  • Пользователи
  • 1793 сообщений
  • Пол:Мужской
  • Город:Скобаристан
  • Интересы:лего из Г-II, восстановление,газнуть

Отправлено 03 February 2014 - 22:56 PM

Для изготовления циковок в поршнях необходим клапан на 2мм больше тарелкой  из него сделать фрезу.



готовый продукт должен выглядеть примерно так





и нарезать циковки самостоятельно


От чего клапан конкретно брать? Брал как и положено на 2 мм больше стандарта, у 16v это 32мм тарелка,в диаметре стержень 7мм, нужно34мм- нагуглил клапан от рено-заказал а он пришёл с ямой в тарелке,потипу как на АБФ, а с плоской тарелкой от чего?

Поможите, а то чейто негуглится :(


Сообщение отредактировал GZGolf: 05 February 2014 - 14:28 PM

  • 0

#2 zybilo

zybilo

    Активный участник

  • Пользователи
  • 412 сообщений
  • Пол:Мужской
  • Город:Балашиха

Отправлено 04 February 2014 - 20:10 PM

яма разьве мешает?


  • 0

#3 e404

e404

    -= вынос мозга =-

  • Супермодераторы
  • Pip
  • 20944 сообщений
  • Пол:Не знаю
  • Город:заMKADыш
  • Интересы:sex-drugs-rock'n'roll
Гараж Посмотреть гараж

Отправлено 05 February 2014 - 10:08 AM

камеру сгорания увеличивает


  • 1

#4 People

People

    добрый вечер)

  • Пользователи
  • 5037 сообщений
  • Пол:Мужской
  • Город:Ыц
Гараж Посмотреть гараж

Отправлено 05 February 2014 - 11:27 AM

Паша)он наверно имеет ввиду клапан который будет использовать как фрезу чтоб сделать циковки под клапана в плоских поршнях
  • 1

#5 GZGolf

GZGolf

    Бывалый

  • Пользователи
  • 1793 сообщений
  • Пол:Мужской
  • Город:Скобаристан
  • Интересы:лего из Г-II, восстановление,газнуть

Отправлено 05 February 2014 - 14:10 PM

Паша)он наверно имеет ввиду клапан который будет использовать как фрезу чтоб сделать циковки под клапана в плоских поршнях

Естественно!

 клапан  с ямой не подходит, буит шишка .



Загуглил еще один, опять же от рено, но выпускной, диаметр 33,6мм-заказал его. Если конечно кто на 34мм плоский знает чиркните.

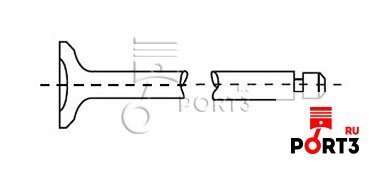

вот с плоской тарелкой,он и нужен. и с него фрезу сделаю


а пришел такой



Сообщение отредактировал GZGolf: 05 February 2014 - 14:30 PM

  • 0

#6 People

People

    добрый вечер)

  • Пользователи
  • 5037 сообщений
  • Пол:Мужской
  • Город:Ыц
Гараж Посмотреть гараж

Отправлено 05 February 2014 - 14:50 PM

а шишку потом болгаркой на глаз)))


  • 0

#7 GZGolf

GZGolf

    Бывалый

  • Пользователи
  • 1793 сообщений
  • Пол:Мужской
  • Город:Скобаристан
  • Интересы:лего из Г-II, восстановление,газнуть

Отправлено 05 February 2014 - 15:03 PM

а шишку потом болгаркой на глаз)))

прямое косоглазие мешает)))


Сообщение отредактировал GZGolf: 05 February 2014 - 15:03 PM

  • 0

#8 e404

e404

    -= вынос мозга =-

  • Супермодераторы
  • Pip
  • 20944 сообщений
  • Пол:Не знаю
  • Город:заMKADыш
  • Интересы:sex-drugs-rock'n'roll
Гараж Посмотреть гараж

Отправлено 05 February 2014 - 15:35 PM

Паша)он наверно имеет ввиду клапан который будет использовать как фрезу чтоб сделать циковки под клапана в плоских поршнях

когда я отвечал половины того что видно сейчас не было!

было только то что "мне нужны клапана на 2 мм больше стандартных, я нашел от рено, но они с углублением как на абф блаблабла"

и название темы было кривое



потом автор поправил пост и соотв мое сообщение стало неуместным




Паша)он наверно имеет ввиду клапан который будет использовать как фрезу чтоб сделать циковки под клапана в плоских поршнях

Естественно!

 клапан  с ямой не подходит, буит шишка .



Загуглил еще один, опять же от рено, но выпускной, диаметр 33,6мм-заказал его. Если конечно кто на 34мм плоский знает чиркните.



вот с плоской тарелкой,он и нужен. и с него фрезу сделаю


а пришел такой




навари в центр металла и шлифани

потом сделаешь свою фрезу


  • 0

×

#9 Igogor

Igogor

    Участник

  • Пользователи
  • 181 сообщений
  • Пол:Мужской
  • Город:СПб

Отправлено 05 February 2014 - 19:36 PM

приспособу для обработки циковок можно и по другому сделать, вот так например:



сток клапан + надфили и немного сварки =)





Сообщение отредактировал Igogor: 05 February 2014 - 19:38 PM

  • 0

#10 GZGolf

GZGolf

    Бывалый

  • Пользователи
  • 1793 сообщений
  • Пол:Мужской
  • Город:Скобаристан
  • Интересы:лего из Г-II, восстановление,газнуть

Отправлено 05 February 2014 - 20:50 PM

наваришь- клапан поведет 100%.



приедет клапан плоский  на 33,6мм тарелкой, соплюху кину с одной стороны тарельки на 0,2мм и буит норм, такую точку сварки и обработать мона хоть болгаркой хоть надфилем.

но это все извраты.



я то думал есть  строго клапан 34мм с7мм стержнем и плоской тарелкой-но не думал шо таково не существует. буим извращаться, колхозить  так колхозить


Сообщение отредактировал GZGolf: 05 February 2014 - 20:57 PM

  • 0

#11 Igogor

Igogor

    Участник

  • Пользователи
  • 181 сообщений
  • Пол:Мужской
  • Город:СПб

Отправлено 05 February 2014 - 21:21 PM

конечно поведёт, но на качестве обработки это скажется мало.



есть ещё одно решение проблемы, взять клапан диаметром большим 34мм или с другим стержнем (например 8мм) и проточить его до нужных размеров. правда для этого будет нужен токарный станок с токарем..


  • 0

#12 GZGolf

GZGolf

    Бывалый

  • Пользователи
  • 1793 сообщений
  • Пол:Мужской
  • Город:Скобаристан
  • Интересы:лего из Г-II, восстановление,газнуть

Отправлено 05 February 2014 - 21:50 PM

конечно поведёт, но на качестве обработки это скажется мало.



есть ещё одно решение проблемы, взять клапан диаметром большим 34мм или с другим стержнем (например 8мм) и проточить его до нужных размеров. правда для этого будет нужен токарный станок с токарем..

стержень каленый...............


  • 0

#13 Igogor

Igogor

    Участник

  • Пользователи
  • 181 сообщений
  • Пол:Мужской
  • Город:СПб

Отправлено 05 February 2014 - 22:36 PM

калёный калёному рознь, зачастую стержень закален до 27-30HRC, деталь с такой твёрдостью вполне реально обработать на токарном станке твердосплавным резцом (т15к6 например)



иногда торец закален до 60HRC, но и это не помеха- его можно отрезать, а дальше он уже мягче (теже 27-30 ед.)



ну и очень очень редко бывает закален стержень на всю длинну до 55-60 ед. HRC, такое правда тоже точится (эльборовым резачком на больших оборотах), но тяжеловато..


  • 1

#14 GZGolf

GZGolf

    Бывалый

  • Пользователи
  • 1793 сообщений
  • Пол:Мужской
  • Город:Скобаристан
  • Интересы:лего из Г-II, восстановление,газнуть

Отправлено 05 February 2014 - 22:38 PM

калёный калёному рознь, зачастую стержень закален до 27-30HRC, деталь с такой твёрдостью вполне реально обработать на токарном станке твердосплавным резцом (т15к6 например)



иногда торец закален до 60HRC, но и это не помеха- его можно отрезать, а дальше он уже мягче (теже 27-30 ед.)



ну и очень очень редко бывает закален стержень на всю длинну до 55-60 ед. HRC, такое правда тоже точится (эльборовым резачком на больших оборотах), но тяжеловато..

сенк за инфу, буим пробывать


  • 0

#15 Igogor

Igogor

    Участник

  • Пользователи
  • 181 сообщений
  • Пол:Мужской
  • Город:СПб

Отправлено 05 February 2014 - 22:44 PM

пробуйте, если есть доступ к оборудованию или подход клюдям которые на нём работают, то всё можно сделать, было бы желание.


  • 0

#16 GZGolf

GZGolf

    Бывалый

  • Пользователи
  • 1793 сообщений
  • Пол:Мужской
  • Город:Скобаристан
  • Интересы:лего из Г-II, восстановление,газнуть

Отправлено 05 February 2014 - 22:46 PM

не думал шо такой гемор с клапаном


  • 0

#17 Paparazi

Paparazi

    Приверженец G2C

  • Пользователи
  • 2648 сообщений
  • Пол:Мужской
  • Город:64 RUS
  • Интересы:Авто,Сат-ТВ,все что с болтами и проводами.
Гараж Посмотреть гараж

Отправлено 05 February 2014 - 22:55 PM

А так не проще?http://images.yandex...xt=клапан 34 мм


  • 0

#18 vasil

vasil

    говно и палки моторспорт

  • Admin
  • 2931 сообщений
  • Пол:Мужской
  • Город:калининград
  • Интересы:старые ведра

Отправлено 06 February 2014 - 01:34 AM

брали от пежо боксер  2.5дизель,нарезали типа как на 1 фото все гуд


  • 1

#19 e404

e404

    -= вынос мозга =-

  • Супермодераторы
  • Pip
  • 20944 сообщений
  • Пол:Не знаю
  • Город:заMKADыш
  • Интересы:sex-drugs-rock'n'roll
Гараж Посмотреть гараж

Отправлено 06 February 2014 - 07:16 AM

приспособу для обработки циковок можно и по другому сделать, вот так например:



сток клапан + надфили и немного сварки =)




сварщик от бога :D


  • 3

#20 koncedalov

koncedalov

    это аватарка

  • Пользователи
  • 1371 сообщений
  • Пол:Мужской
  • Город:Москва
  • Интересы:ничего не интересует...

Отправлено 06 February 2014 - 10:10 AM

есть ещё одно решение проблемы, взять клапан диаметром большим 34мм <..> и проточить его до нужных размеров. правда для этого будет нужен токарный станок с токарем..

А если зажать клапан в дрель, чтоб крутился ровно, и проточить болгаркой шляпку до нужного диаметра?


  • 0
